OPIS RADA SALSNES FILTERA

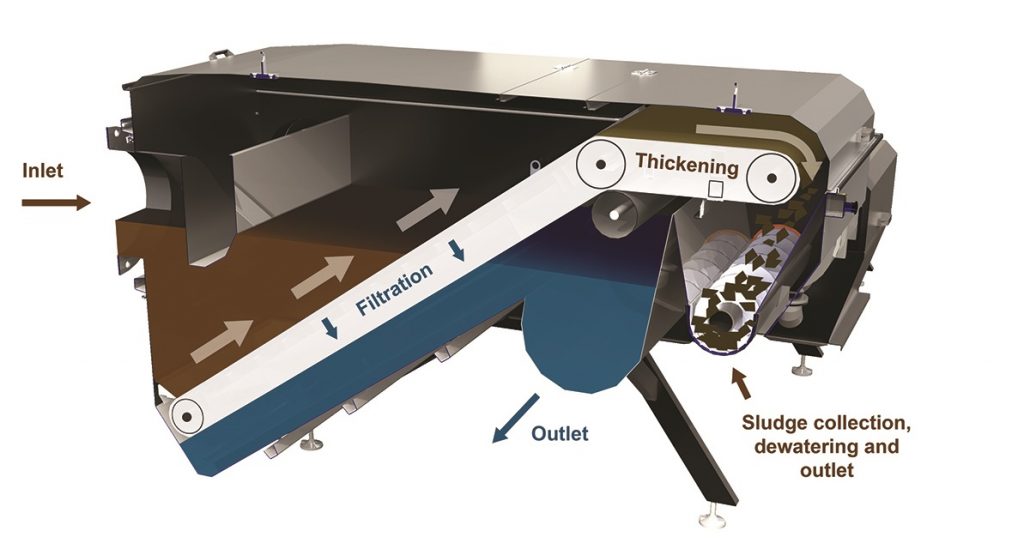

PROCESI U SALSNES FILTRU Salsnes Filter sistemi kombinuju tri ključna procesa predtretmana unutar jednog kompaktnog uređaja: • UKLANJANJE MEHANIČKIH NEČISTOĆA • UGUŠĆIVANJE MULJA • DEHIDRACIJA MULJA
OPIS FAZA TRETMANA
|

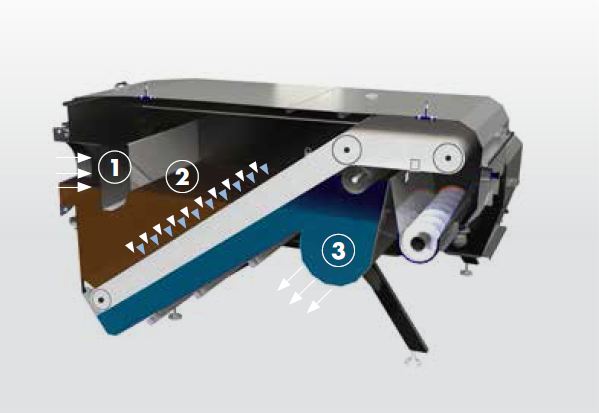

1 - Ulaz otpadne vode u ulaznu komoru filtra 2 - Čvrste čestice iznad filter platna formiraju nataloženi sloj. Nataloženi sloj poboljšava proces separacije, budući da na njega prianjaju nove čestice. Pri tome se progresivno smanjuje porozitet filter platna, što omogućava uklanjanje i sitnijih čestica od nazivne mere otvora na filter platnu 3 – Prečišćena voda koja je prošla kroz filter platno odvodi se van filtera |
 |

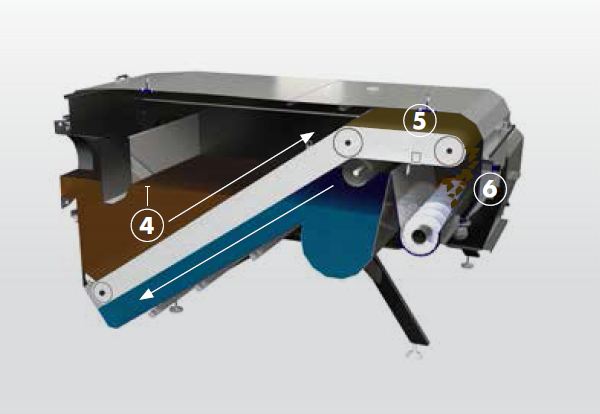

4 – Nivo influenta unutar komore filtra se povećava do položaja na kome sensor aktivira rotaciju filter platna, čime se istaloženi mulj transportuje, omogućavajući process ugušćavanja. 5 – Gravitaciono ugušćivanje mulja 3-8% suve materije 6 – Mulj pada u prihvatno korito |
 |

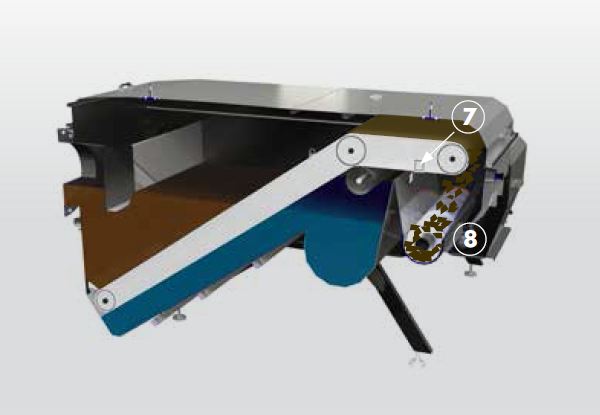

7 – Korišćenjem komprimovanog vazduha, “Vazdušna oštrica” vrši automatsko čišćenje filter platna od svih preostalih čestica mulja, koje upadaju u prihvatno korito 8 – Zavojna presa dalje vrši process dehidracije mulja do 20-30% suve materije na izlazu iz uređaja |

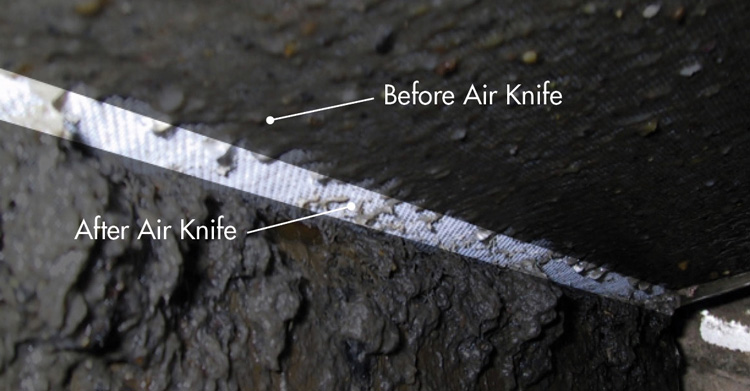

SISTEM ČIŠĆENJA TRAKE “VAZDUŠNOM OŠTRICOM” „Vazdušna oštrica“ je patentirani sistem koji vrši automatsko i kontinualno čišćenje rotirajućeg filter platna korišćenjem komprimpvanog vazduha. U poređenju sa brisačima, četkama ili čišćenja pomoću mlaza vode, upotreba komprimovanog vazduha omogućuje značajno manje habanje filter platna. Na taj način je radni vek filter platna značajno produžen a servisne intervencije svedene na minimum. Upotreba komprimovanog vazduha za čišćenje onemogućava dodatno kvašenje otpadnog mulja, čime je proces dehidracije višestruko efikasniji.
ZUPČANIK I FILTER PLATNO Veoma otporno filter platno napravljeno je od poliuretana. Način montaže i zatezanja filter platna na pogonski valjak je patentirano rešenje, koje poboljšava radne performanse filtera i omogućuje filter da prihvata velike ulazne protoke. Zahvaljujući navedenom, dobijen je izuzetno veliki kapacitet prečišćavanja na maloj površini.
JEDINICA ZA DEHIDRACIJU MULJA U zavisnosti od tipa filtra i karakteristika otpadne vode, jedinica za dehidraciju mulja može biti izvedena kao integrisana ili nezavisna.

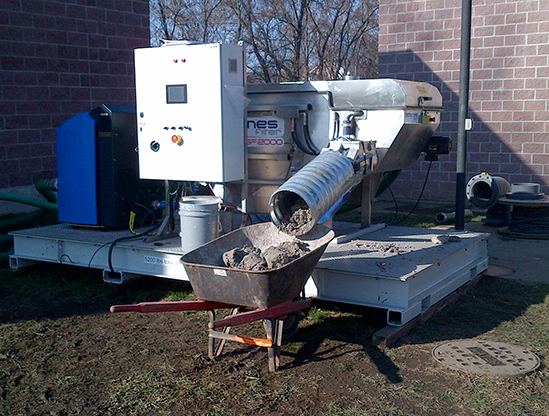

• Integrisana jedinica za dehidraciju mulja Kako bi se što vise smanjila radna površina i investicioni troškovi, zatvorena izvedba SF sistema koristi integrisan uređaj za ugušćivanje i dehidraciju mulja. Tipični rezultati nakon dehidracije su 20-30% sadržaja suve materije u izlaznom mulju.

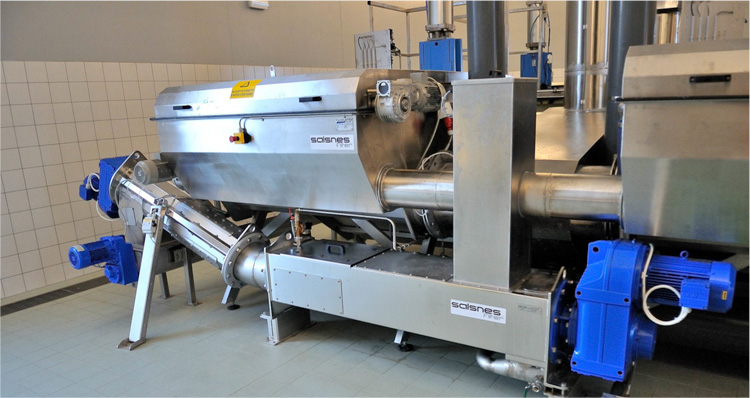

• Nezavisna jedinica za dehidraciju mulja Za veće instalacije moguće je koristiti system dehidracije kao nezavisan uređaj. Kao takav on može vršiti dehidraciju mulja iz vise različitih Salsnes filtera. U tom slučaju koristi se viši pritisak na mulj, čime se na izlazu dobija 20-40% sadržaja suve materije.
POVREMENO PRANJE VRUĆOM VODOM Vruća voda za pranje filter platna se koristi u slučajevima kada u otpadnoj vodi postoji visok sadržaj masnoća, ulja i masti. Primena pranja vrućom vodom se vrši samo 2-4 puta na dan. Na taj način se veoma efektivno peru teško uklonjive masnoće, ulja i masti sa malih otvora na filter platnu.

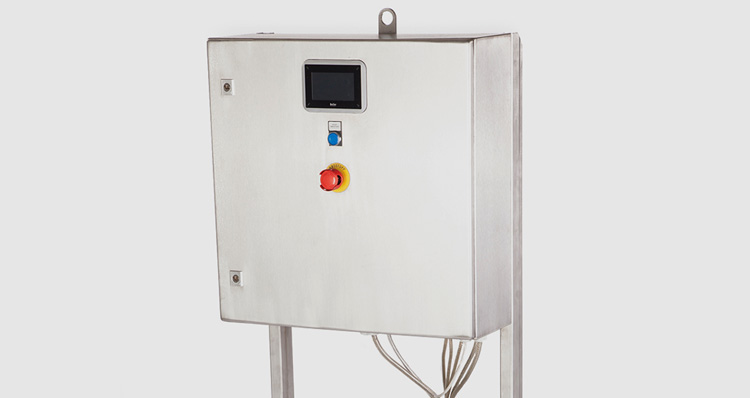

AUTOMATIZOVAN RAD SISTEMA Upravljanje celim procesom separacije vrši se putem PLC kontrolera, što omogućuje instalaciju Salsnes filtera na udaljene lokacije gde ne postoji raspoloživog osoblja za kontrolu. Ugrađeni senzor šalje singal do PLC kontrolera kada je potrebno pokrenuti rotaciju filter platna, čima se automatski aktivira i sistem “Vazdušne oštrice” za čišćenje filter platna, kao i proces dehidracije mulja u zavojnoj presi. Kontrolni ormar je izveden u klasi zaštitie IP65 i postavljen je uz uređaj. Daljinsko upravljanje se nudi kao posebna mogućnost. Za izuzetno teške radne uslove u smislu štetnih isparenja, upravljački ormar se izvodi u specijalnoj izvedbi sa sistemom filtracije vazduha, kako bi se očuvale električne i elektronske komponente.
