E-Plate rekuperativni izmenjivač toplote
E-plate izmenjivač toplote firme DAS Enviromental Experts omogućava da zagrejana otpadna voda koristi za zagrevanje čiste hladne vode. Ovo može biti od pomoći za optimizaciju temperatura vodenih protoka, kao i za povećanjeenergrtske efikasnosti celog postrojenja za tretman otpadne vode.
Ovaj tip rekuperativnog izmenjivača toplote E-Plate koristi svoje duple zidove („termalne ploče“), koji se održavaju čistim preko jednostavnog sistema za čišćenje. Rashladna voda se sprovodi jednako preko svih termalnih ploča i protiče kroz izmenjivač toplote u jednom prolazu u prstenastoj putanji. Otpadna voda se dovodi u izmenjivač toplote od dna i protiče naviše kroz izmenjivač, posle čega se odvodi na vrhu. Pored toga, hladna rečna voda može proticati unutar termalnih ploča a vruća otpadna voda sa spoljne strane termalnih ploča.
 |
 |
 |

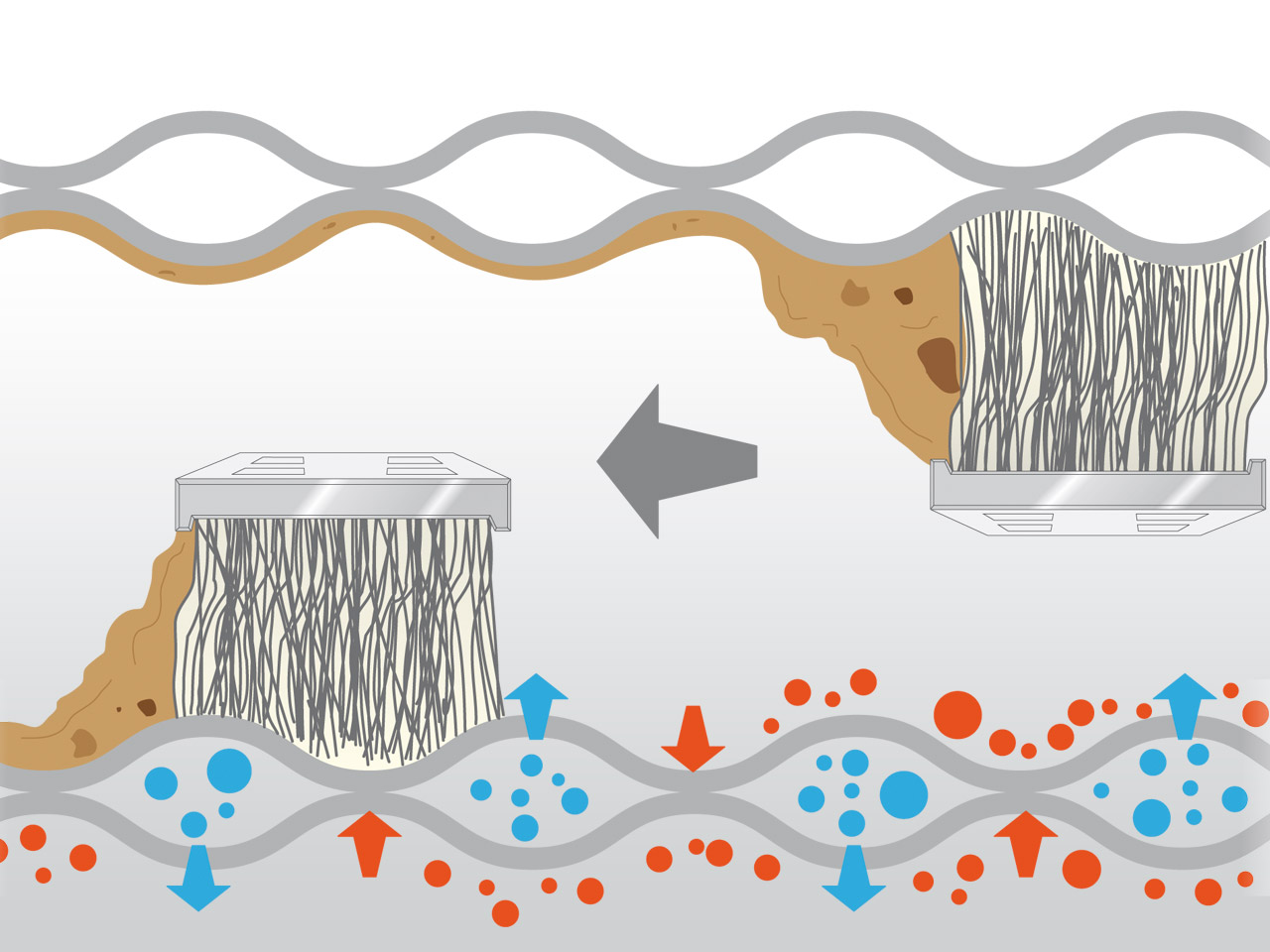

E-Plate izmenjivač toplote je izrađen od nerđajućeg čelika. Zaprljanje izmenjivača se sprečava korišćenjem inovativnog sistems brisača, čime je optimizovan rad izmene toplote. Rotirajući brisači takođe garantuje visoke vrednosti protoka i poboljšane performance izmene toplote. Otpadna voda takođe protiče kroz spiralno oblikovane kanale zahvaljujući rotacionom kretanju brisača koji je usmeravaju. Na ovaj način se ostvaruje efekat suprotnosmernog izmenjivača toplote. Ovaj projektovani princip rada omogućava instalaciju na izlazima postojećih postrojenja za tretman otpadne vode, korišćenjem dodatnih buster pumpi. Pri tome nije potrebno korišćenje mernih i kontrolnih uređaja.

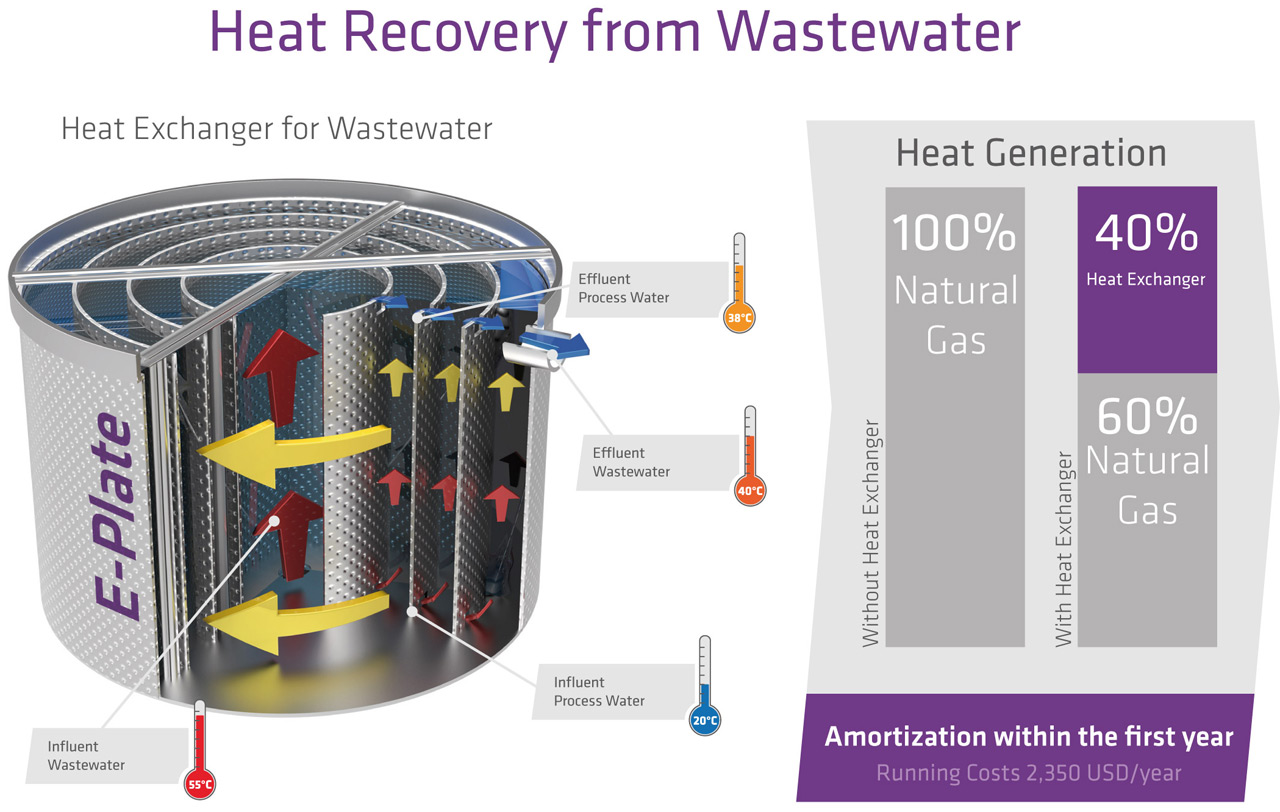

Prikazani grafik odnosi se na primer primene u papirnoj industriji. Procesna voda koja se koristi u proizvodnji je previse hladna pri 12oC, i potrebno ju je prethodno zagrejati. Na kraju procesa, otpadna voda je zagrejana na temperaturu od 55oC, I shodno tome je isuviše topla da bi mogao da se instalira biološki tretman otpadne vode. Postrojenje za tretman otpadne vode ne može raditi na ovoj temperature, iz razloga što bi to izazvalo izumiranje mikroorganizama. Pored navedenog, postoji i ograničenje izlazne temperature prečišćene vode u recipijent na 30oC.
Nije samo u papirnoj industriji prisutan problem visoke temperature otpadne vode na izlazu. Takođe postrojenja biogasa, livnice i kovačnice, fabrike boja, industrijske perionice, pa čak I prehrambena industrija imaju slične probleme.
Korišćenjem E-Plate rekuperativnih izmenjivača toplote navedeni problem u papirnoj industriji je rešen uz dostizanje uštede na postrojenju za tretman otpadne vode do 40% u odnosu na prethodno korišćeno rešenje sa upotrebom biogasa. Investicija sa otplatila za samo jednu godinu korišćenja!
