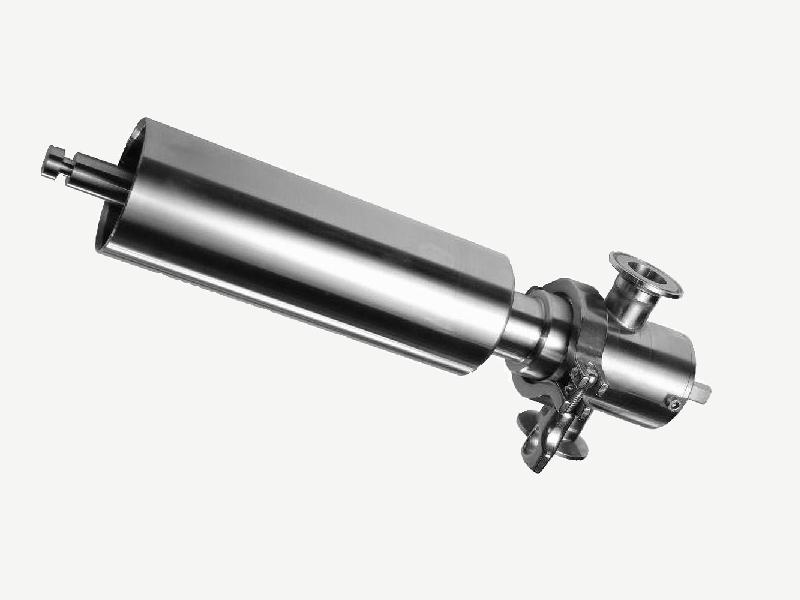

Linearne punilice IMACO mogu biti opremljene sa nekoliko različitih vrsta dozirnih sistema, koji se odabiraju prema zahtevima Naručioca:

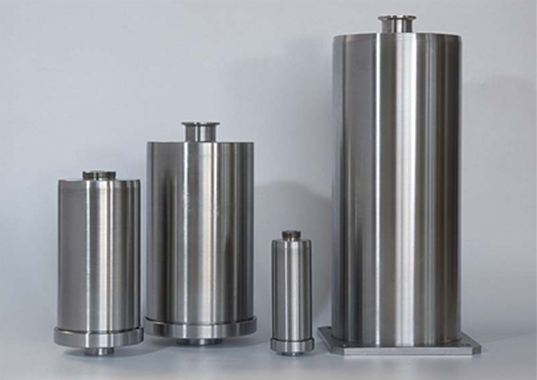

- Dozirni cilindri (nerđajući čelik, staklo, plastika),
- Peristaličke pumpe,
- Zupčaste pumpe,
- Krilne pumpe,
- Mono pumpe.
Prema zahtevima u pogledu kapaciteta punjenja, mašine mogu sadržati 1-16 mlaznica za punjenje.

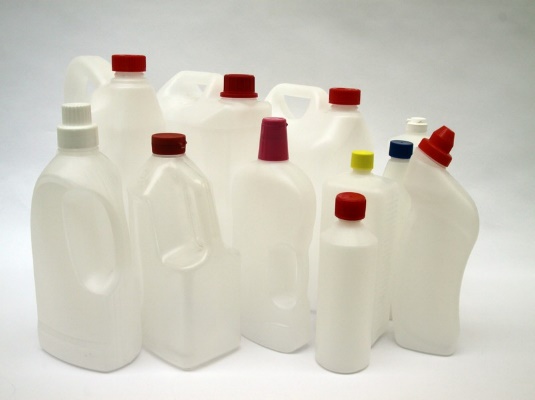

Linearne punilice se koriste za punjenje širokog spektra ambalaže.

Osnovna podela linearnih punilica je na poluautomatske i automatske.

Kod poluautomatskih linearnih puniica ambalaža se dodaje od strane operatera, dok se ciklusi punjenja pokreću komandom nožne pedale. Tipovi poluautomatskih punilica su:
- Gemini GP,
- Gemini PD.

Kod automatskih linearnih punilica ambalaža se automatski dodaje na konvejer koji vrši dotur do mašine, dok se ciklus punjenja pokreće automatski. Tipovi automatskih punilica su:
- Polaris P
- Polaris PD,
- Polaris GP,
- Polaris FM.

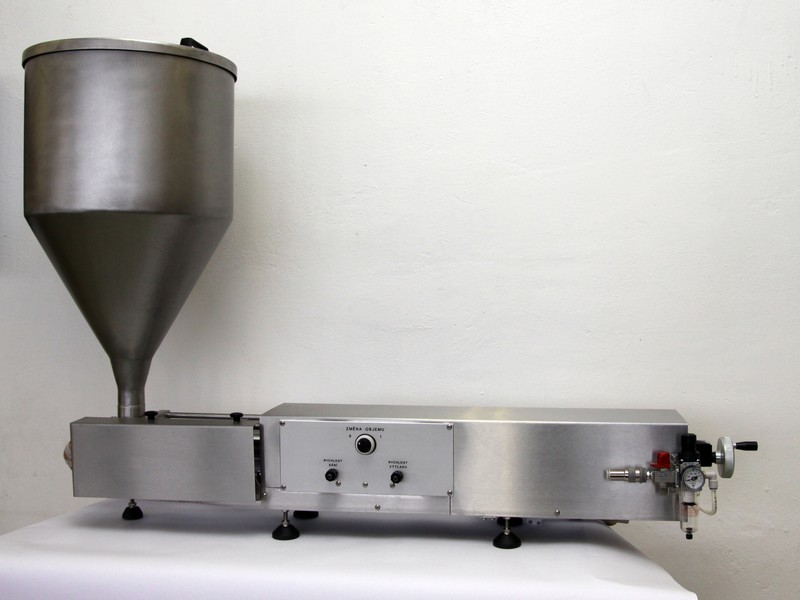

GEMINI – poluautomatske mašine

Jednostavne polu-automatske punilice sa dozirnim cilindrima (1 ili 2 cilindra).
Ambalaža se postavlja od strane operatera, koji pokreće svaki ciklus punjenja pomoću nožne pedale.
Mašina poseduje prihvatni sud za proizvod.
Kapacitet mašine je promenljiv i zavisi od brzine rada operatera, veličine ambalaže, vrste medija.

Snimci mašine u radu:

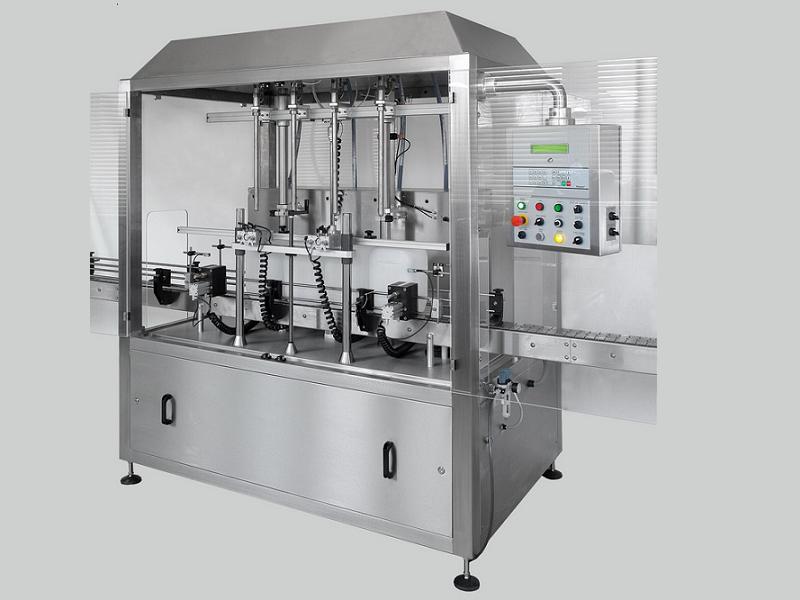

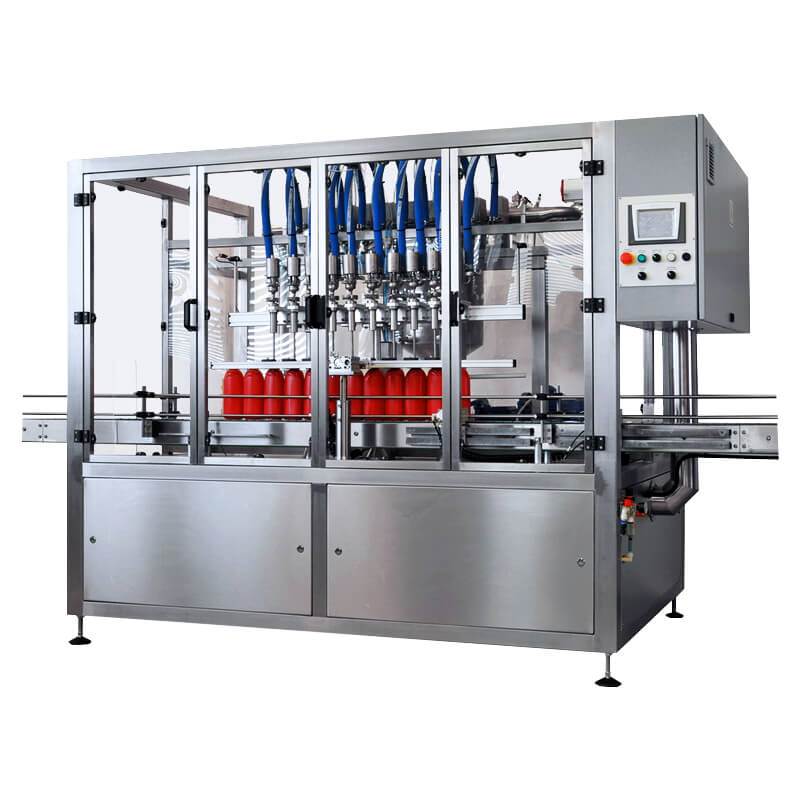

POLARIS P – Automatske mašine sa pneumatskim pogonom

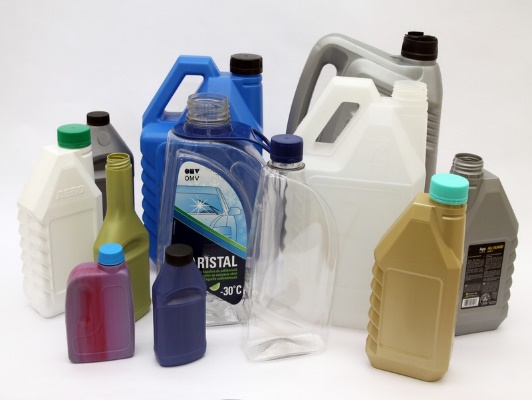

IMACO Polaris P pneumatska linearna punilica je projektovana za automatsko punjenje tečnih proizvoda u različite tipove kanistera, naročito većih zapremina (npr. 5, 10, 20 lit).
Vrste tečnih proizvoda su širokog opsega: jestiva ulja, sirupi, šamponi, deterdženti, motorna ulja, hemijska sredstva.
Kompatibilne grane industrije: prehrambena, kozmetička i hemijska.

Sistem punjenja je zapreminskog tipa, dok mašina ima pneumatski pogon.
Prema zahtevanom kapacitetu mašina može biti opremljena sa 2, 4, 6 i 9 dozirnih cilindara.
Mašina može biti opremljena dozirnim cilindrima različitih zapremina u skladu sa zahtevanom dozom punjenja.
Zapremina punjenja se jednostavno podešava putem centralnog ručnog točka ili motorizovanog uređaja putem „touch screen“ displeja.
Za punjenje većih zapremina, može se koristiti sistem višekratnog doziranja.


Opcije:
- Sistem za pneumatsko zatvaranje dizni (preventiva prokapljavanja u međuhodu),
- Sistem sa podizanjem mlaznica od dna ka vrhu tokom punjenja (za proizvode koji pene).
- Automatsko podešavanje zapremine putem servomotora i LCD displeja,
- EX izvedba mašine za punjenje u zapaljivim sredinama,
- Specijalna izvedba za punjenje korozivnih medija.

Pregled kapaciteta mašine:

Model Kapacitet izlazni (kom/h)
Doza Doza Doza
1000 ml 3000 ml 5000 ml
Polaris 4P 2000 1650 1450
Polaris 6P 3000 2550 2150
Polaris 9P 4000 2850 2500
Polaris 12P 5500 4000 3500

Snimci mašine u radu:

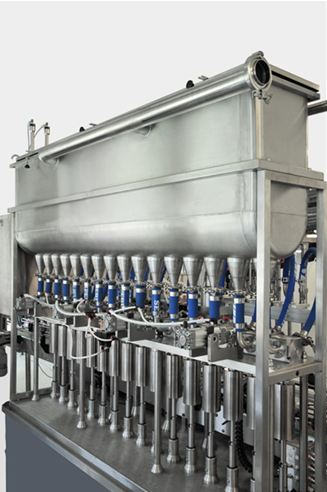

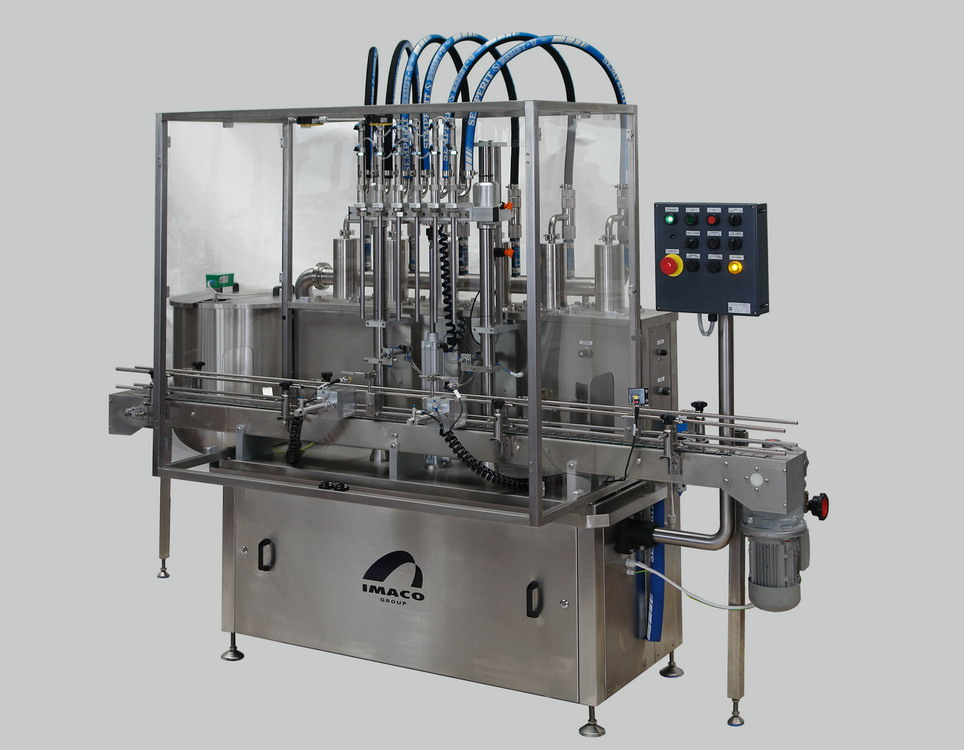

POLARIS PD – automatska mašina za guste mase

IMACO Polaris PD linearna punilica je namenjena za automatsko punjenje gustih proizvoda u boce i tegle.

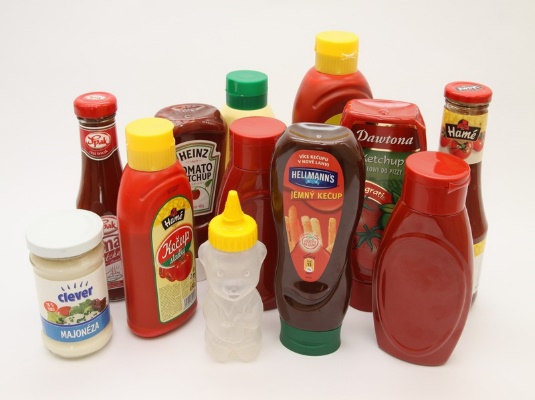

Vrste proizvoda: kremovi, gelovi, majonezi, džemovi, paste.
Kompatibilnegrane industrije: prehrambena, kozmetička i hemijska.

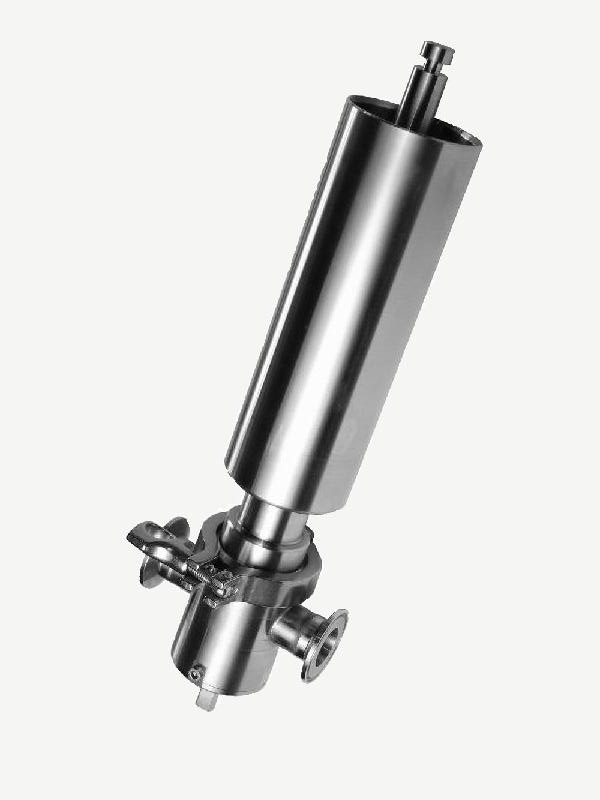

Proizvodi mogu sadržati čvrste komponente (voće, lešnici, i sl.), zahvaljujući specijalnom sistemu trokrakog dozirnog ventila.
Upotreba mašine je takođe moguća za punjenje vrelih proizvoda.
Sistem doziranja je zapreminskog tipa putem pneumatski pogonjenih dozirnih cilindara.
Shodno zahtevima u pogledu kapaciteta, mašina može biti opremljena sa 4, 6, 12, 14 ili 16 dozirnih cilindara.
Podešavanje zapremine je jednostavno i ostvaruje se putem centralnog ručnog točka.
Za punjenje većih zapremina, može se koristiti sistem višekratnog doziranja.
Mašina može biti opremljena dozirnim cilindrima različitih zapremina u skladu sa zahtevanom dozom punjenja.
U standardnoj izvedbi, mašina je opremljena prihvatnim sudom za proizvod, koji može biti izrađen u različitim izvedbama: sa mešalicom, sa toplotnom izolacijom, sa duplim zagrejno-rashladnim plaštom, i dr.


Opcije:
- Sistem za pneumatsko zatvaranje dizni (preventiva prokapljavanja u međuhodu),
- Sistem sa podizanjem mlaznica od dna ka vrhu tokom punjenja (za proizvode koji pene).
- Automatsko podešavanje zapremine putem servomotora i LCD displeja,
- EX izvedba mašine za punjenje u zapaljivim sredinama.

Izrada mašine je prilagođena prema zahtevima za perfektno pranje svih delova koji dolaze u kontakt sa proizvodom: triclamp spojevi, CIP kugle, automatski ciklus pranja CIP, topla sanitacija.

Pregled kapaciteta mašine:

Model Kapacitet izlazni (kom/h)
Doza Doza Doza
250 ml 500 ml 1000 ml
Polaris 4 PD 2100 1950 1850
Polaris 6 PD 3100 3000 2500
Polaris 9 PD 6200 6000 5000
Polaris 12 PD 8000 7300 6950

Snimci mašine u radu:

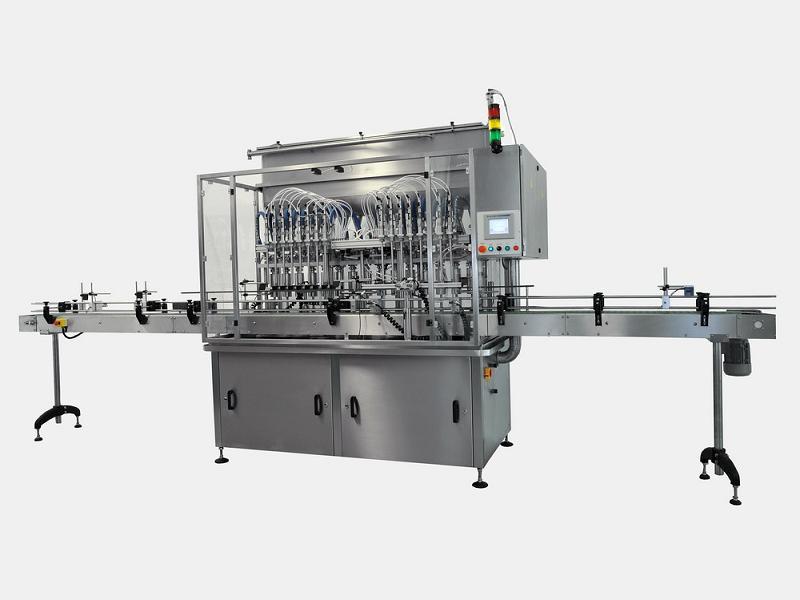

POLARIS GP – automatska punilica sa zupčastom pumpom

IMACO Polaris GP linearna punilica je projektovana za automatsko punjenje tečnih proizvoda u boce, tegle i kanistere.
Vrste proizvoda: ulja, tečnosti, sirupi, šamponi, i drugi negazirani proizvodi.
Kompatibilnegrane industrije: farmaceutska, prehrambena, kozmetička i hemijska.
Ovaj tip mašine je naročito pogodan za punjenje malih zapremina.

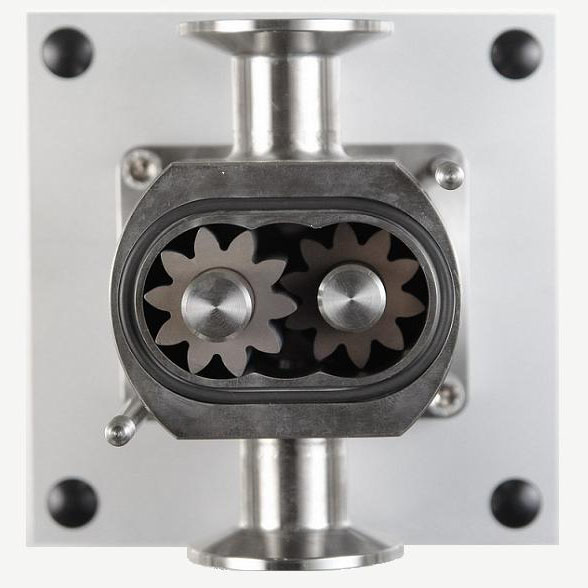

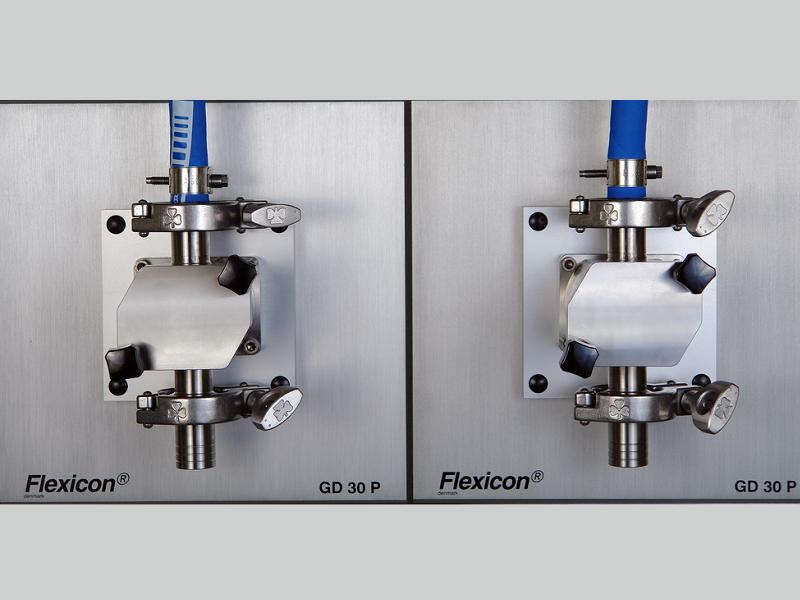

Doziranje se ostvaruje putem zupčastih pumpi („Gear Pumps“), kontrolisanih preko HMI „touch screen“ ekrana. Na taj način je obezbeđeno jednostavno podešavanje različiih mogućnosti podešavanja doziranja u smislu:
- Odabir zapremine,
- Brzina punjenja,
- Mod punjenja,
- Mod unazad,
- Mogućnost memorisanja parametara za svaki tip proizvoda i ambalaže.

Mašina je opremljena sistemima za:
- Pneumatsko zatvaranje dizni (preventiva prokapljavanja u međuhodu),
- Sistem sa podizanjem mlaznica od dna ka vrhu tokom punjenja (za proizvode koji pene).


Glavna prednost ovog tipa mašine je u jednostvanom i brzom ciklusu pranja, zahvaljujući čemu je mašina veoma brzo spremna za sledeći radni ciklus punjenja. Zupčaste dozirne pumpe su takoće lako rasklopive i lako perive.
Takođe prednost ove mašine se odlikuje u jednostavnom prilagođavanju za različite tipove ambalaže bez potrebe korišćenja dodatnih formatnih delova.

Pregled kapaciteta mašine:

Model Kapacitet izlazni (kom/h)
Doza Doza Doza
1000 ml 3000 ml 5000 ml
Polaris 4 GP 2000 1650 1450
Polaris 6 GP 3000 2550 2150
Polaris 9 GP 4000 2850 2500
Polaris 12 GP 5500 4000 3500

Snimci mašine u radu:

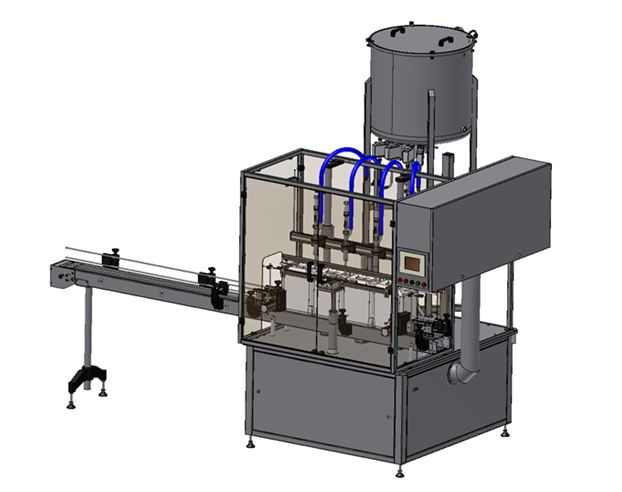

POLARIS FM – automatska mašina sa meračem protoka

Mašine iz serije IMACO Polaris FM rade na principu preciznog doziranja korišćenjem sprege dozirnog uređaja (pumpe) i protokomera („Flow Meter dosing“).
U zavisnosti od vrste medija koriste se protokomeri zasnovani na principu merenja zapreminskog protoka medija ili masenog protoka.

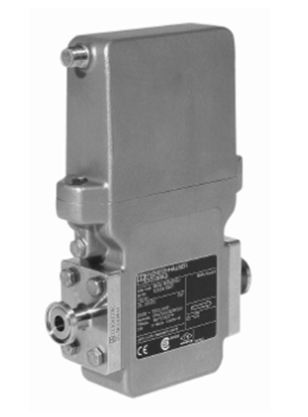

Magnetni merač protoka (zapreminski)

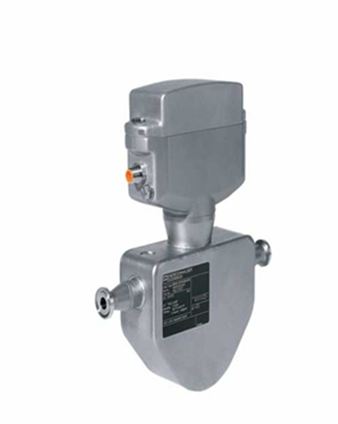

Koriolisov merač protoka (maseni)


Funkcionalna shema doziranja sa protokomerima


Osnovne prednosti korišćenja ovakvog načina doziranja su:
-Visoka preciznost doziranja,
-Visok efekat sanitacije zbog konstrukcije protokomera bez nedostupnih delova.

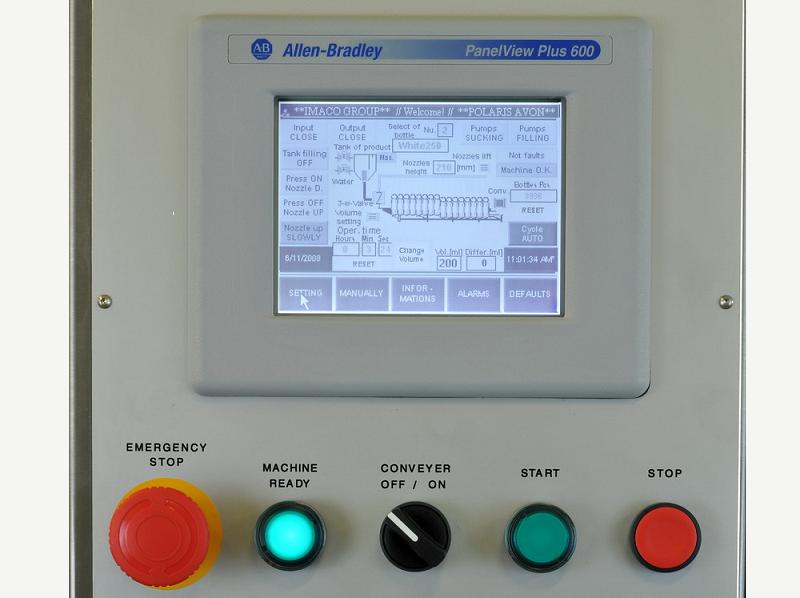

Podešavanje zapremine doziranja je jednostavno i ostvaruje se putem PLC-a i HMI „touch screen-a“.
Parametri koji se mogu podešavati su: brzina punjenja, zapremina punjenja, temperatura medija, vertikalno pokretanje mlaznica tokom punjenja, sa mogućnošću memorisanja parametara za različitu vrstu ambalaže.

Transport medija do dozirnih mlaznica može se vršiti na dva načina:
- Gravitaciono – direktno iz prihvatnog suda iznad mlaznica,
- Pomoću pumpe – iz izmeštenog prihvatnog suda.

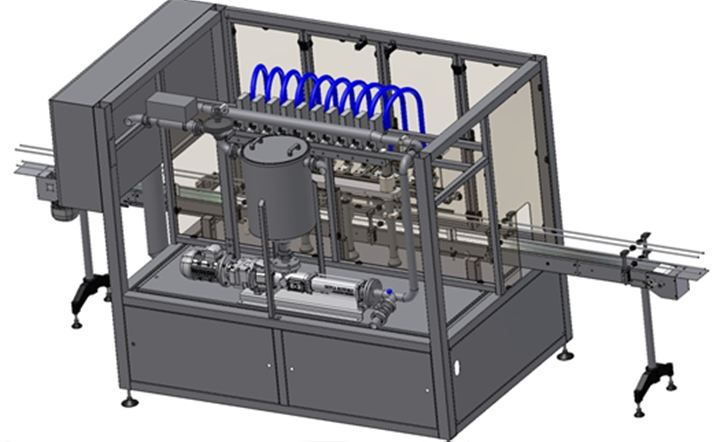

Gravitaciono doziranje

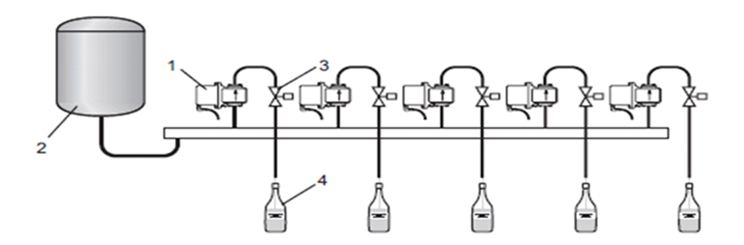

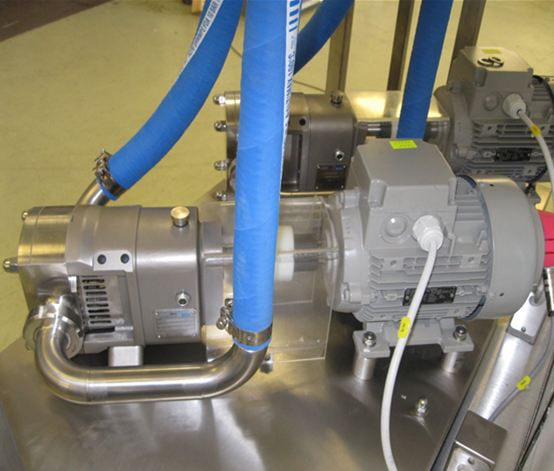

Doziranje pomoću pumpe

Osnovna izvedba mašine Polaris FM podrazumeva sledeće:
- Masivna noseća konstrukcija i pokrivni paneli i od nerđajućeg čelika AISI 304.
- Podesive anti-vibracione stope.
- Magnetni/Koriolisovi protokomeri.
- PLC kontroler sa HMI displejom.
- Punjenje sa podizanjem mlaznica od dna mehanički pogonjeno.
- Pneumatsko zatvaranje dozirnih mlaznica (protiv odkapljavanja).
- Prihvatna posuda za proizvod sa kontrolom nivoa u kvalitetu za prehrambenu industriju „food grade“.

Snimci mašine u radu:

KORIŠĆENE TEHNOLOGIJE

IMACO mašine su opremljene modernim tehnologijama i uređajima kao što su:
- Pneumatsko zatvaranje mlaznica,
- Motorizovano podešavanje zapremine punjenja i ostalih parametara punjenja pomoću PLC-a i HMI displeja,
- Punjenje proizvoda postepeno od dna ambalaže,
- Lako rastavljivi i lako perivi dozirni sklopovi i dozirnepumpe.

SPECIJALNE IZVEDBE MAŠINA

U slučajevima kada standardna izvedba mašine nije primenljiva iz bilo kog razloga, neophodno je mašinu prilagoditi zahtevima i izraditi je u specijalnoj izvedbi.
To može biti urađeno u skladu sa uslovima rada, zahtevima Naručioca ili karakteristikama proizvoda koji se puni.
U tom smislu, mašine mogu biti izvedene kao:
- Hemijski otporna izvedba (kompletan dozirni sistem izrađen od plastičnih – hemijski otpornih masa),
a punjenje agresivnih i korozivnih medija,
- EX izvedba mašine – za punjenje eksplozivnih medija,
- Izvedba za abrazivne medije,
- Sa dodatnom opremom za kontrolu težine,

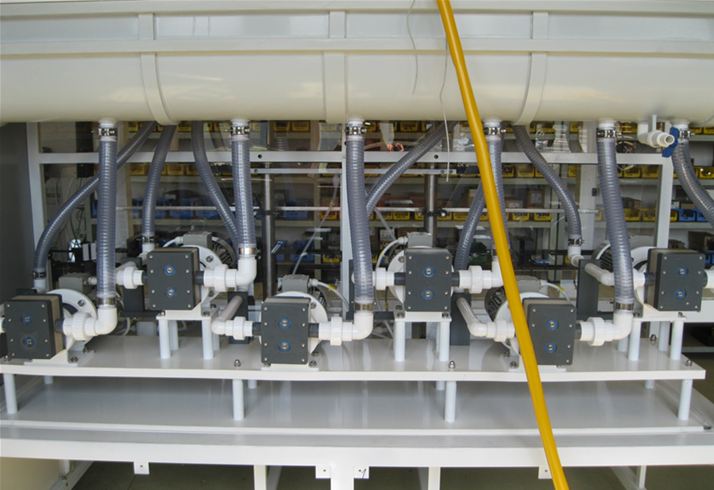

- Sa različitim izvedbama dozirnih pumpi – peristaličke, zupčaste, krilne, monopumpe,
- i dr.

Polaris Ex izvedbe

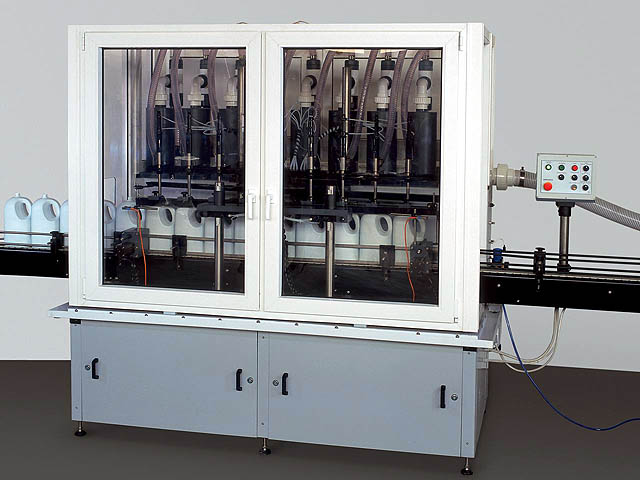

Polaris - izvedba za korozivne medije


Polaris – izvedba za abrazivne medije
