IMACO monoblok mašine koriste se za punjenje i zatvaranje tečnosti u boce i posude (naročito manjih dimenzija).

Ovaj tip mašine se izrađuje sa različitim sistemima doziranja:

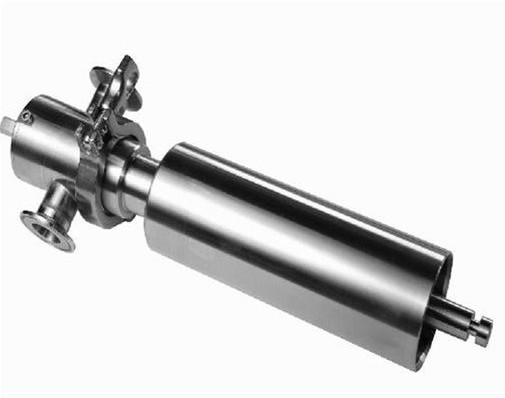

-Dozirni cilindri,
-Keramičke pumpe,

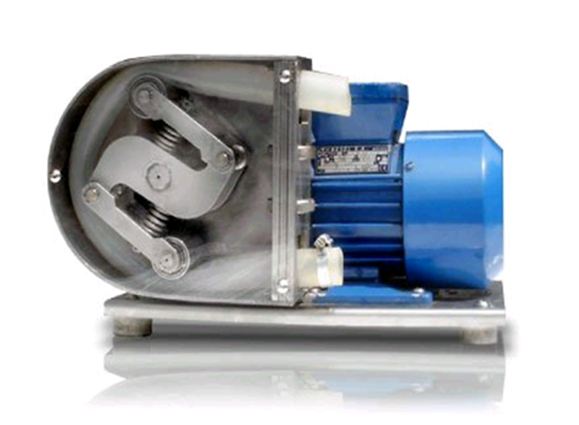

-Peristaličke pumpe,

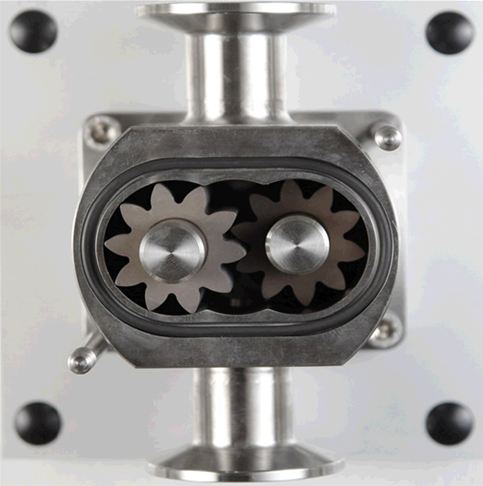

-Zupčaste pumpe,
-Bilo koji drugi oblik eksternih pumpi.

Postoje tri osnovne izvedbe monoblok punilica:
-Omega,
-Spectrum,
-Spectrum RP-6000.

OMEGA

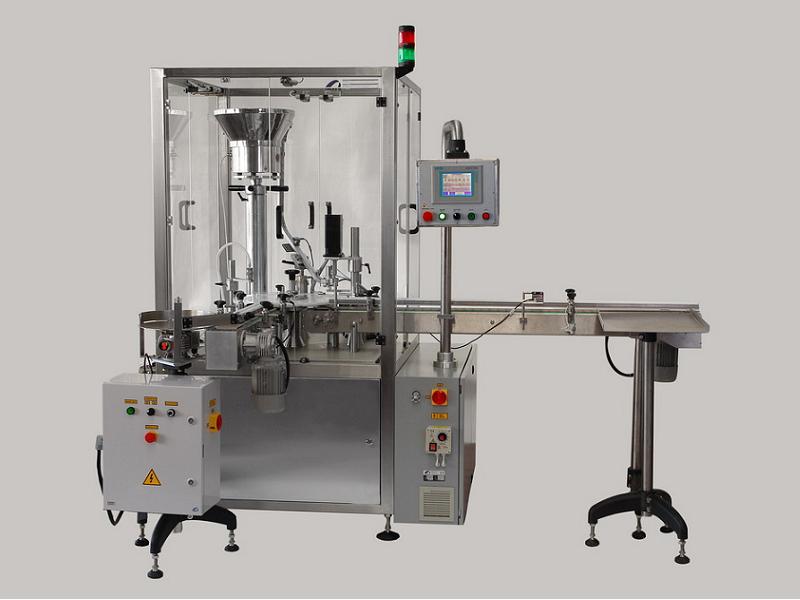

IMACO Omega automatska monoblok mašina namenjena je za punjenje i zatvaranje boca male zapremine (prečnika do 50mm).
Zatvaranje se izvodi pomoću čepova na zavrtanje.
Kompatibilne grane industrije: farmaceutska, kozmetička i hemijska.

Najveća mogućnost primene je za laboratorijske uslove ili male kapacitete do 2.000 kom/h.
Broj mlaznica za punjenje 1-2 kom.
Mlaznice sadrže podsklop sa pneumatskim zatvaranjem i sprečavanjem odkapljavanja.
Vrste dozirnih uređaja u zavisnosti od medija mogu biti:
-Peristaličke pumpe,
-Zupčaste pumpe.

Opis rada mašine:
-Bočice se dopremaju do mašine preko ulaznig trakastog konvejera.

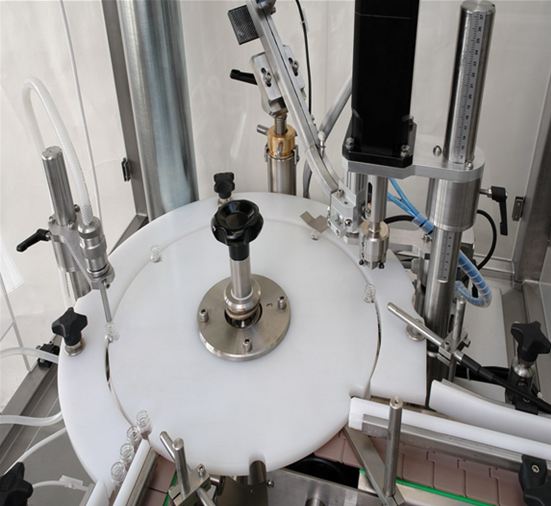

-Nakon toga monoblok vrši rotaciju bočica i njihovo zaustavljanje na stanicama za punjenje i zatvaranje, redosledno.
-Posle obavljenog procesa zatvaranja, monoblok okreće i postavlja bočice na izlazni trakasti konvejer.

Ovaj tip mašine poseduje jednu glavu za zatvaranje.
Mogućnost korišćenja različitih tipova zatvarača:
-Kape na zavrtanje,
-Kape „press-on“,
-Aplikatori,
-Sprejevi, pumpe i dr.
Glava je pogonjena servo motorom sa podesivim momentom zavrtanja ili silom pritiska kod „press-on“ zatvarača.
Za svaki tip kape konstruisana je namenska glava za zatvranje.

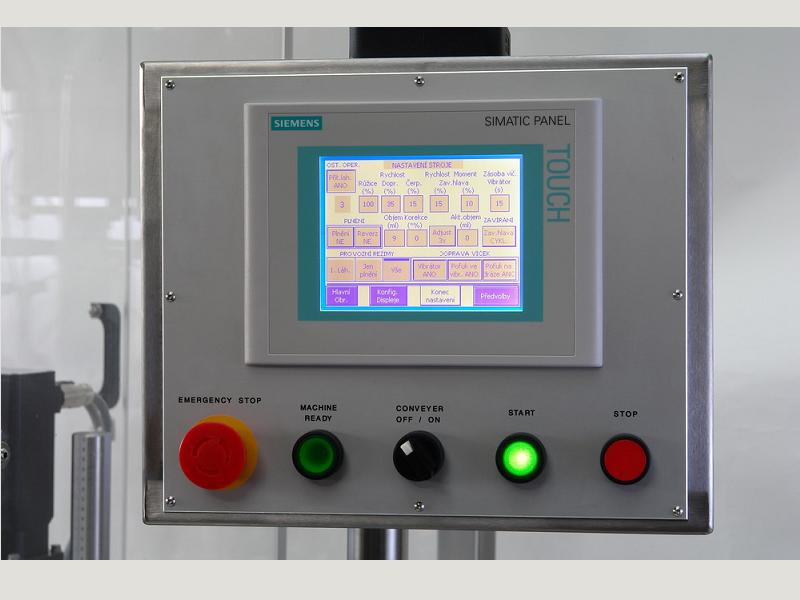

Kompletan rad mašine je omogućen putem servo pogona i kontrolisan je u celosti putem PLC i HMI interfejsa.
Doza punjenja može biti kontinualno podešavana preko parametara na HMI „touch screen-u“.

Svi delovi u kontaktu sa radnim medijem izrađeni su od nerđajućeg čelika AISI 316L, dok su zaptivni elementi izrađeni od odgovarajućeg PTFE (teflon). Kvalitet završne obrade površina ovih delova može biti izveden u Ra≤0.4µm.

Proces demontaže i CIP pranja svih radnih delova je jednostavan i brz. Za svaki tip bočice moguće je isporučiti formatne delove za prihvat.

Mašinu je moguće izvesti sa različiim kontrolnim funkcijama:
-Provera prisustva zatvarača ili pod-kapa na ambalaži posle procesa zatvaranja,
-Kontrola prisustva bočica,
-Izbacivanje defektnih bočica,
-Kontrola minimalnog i maksimalnog nivoa u prihvatnoj posudi za proizvod.

Osnovne tehničke karakteristike:

Maksimalni izlazni kapacitet: 2000 kom/h.
Maksimalni prečnik bočica: 50 mm.
Broj mlaznica za punjenje: 1 – Omega 1/1,
2 – Omega 2/1.
Dozirni sistem: peristaličke pumpe ili zupčaste pumpe.
Tačnost punjenja: ±0.5% prema vrsti proizvoda.
Električni priključak: 3 x 400 V, 50Hz, 3 kVA.
Upravljački sistem: Siemens / Allen Bradley / Unitronics.
Težina: 900kg.

SPECTRUM

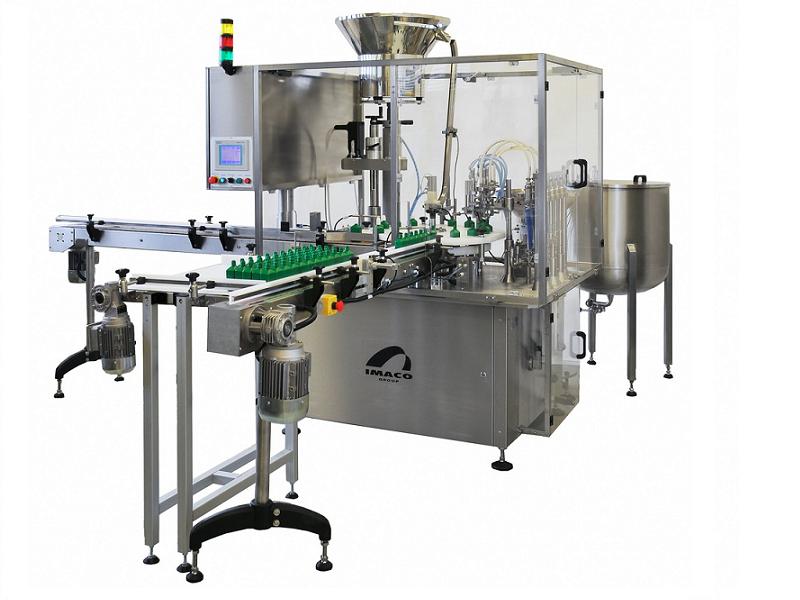

IMACO Spectrum automatska monoblok mašina namenjena je za zapreminsko punjenje i zatvaranje različitih vrsta boca i posuda.
Ova vrsta mašine namenjena je za rad sa ambalažom manjih zapremina, do 1.000 ml.
Kapacitet mašine iznosi do 3.600 kom/h.
Broj mlaznica za punjenje: 2-4 kom.
Mlaznice poseduju podsklop za pneumatsko zatvaranje protiv odkapljavanja.

Vrste dozirnih uređaja u zavisnosti od medija mogu biti:
-Peristaličke pumpe,
-Zupčaste pumpe,
-Dozirni cilindri,

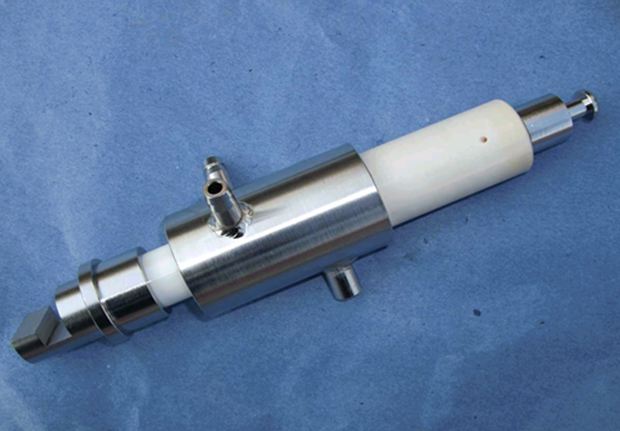

-Sanitarne keramičke pumpe.

Zatvaranje ambalaže se izvodi pomoću različitih vrsta zatvarača:
-na zavrtanje,
-tipa „press-on“,
-sprej zatvarača,
-pumpe,
-kapaljke,
-toplo zavarene kape, i dr.

Kompatibilne grane industrije: farmaceutska, prehrambena, kozmetička i hemijska.

Opis rada mašine:
-Ambalaža se doprema do okretne ploče – monobloka putem ulaznog trakastog konvejera.
-Nakon toga monoblok vrši rotaciju ambalaže i zaustavljanje iste na stanicama za punjenje i zatvaranje, redosledno.
-Posle obavljenog procesa zatvaranja, monoblok okreće i postavlja ambalažu na izlazni trakasti konvejer.

Upravljanje mašinom se ostvaruje preko PLC i HMI uređaja.
Kompletna mašina je projektovana i izvedena u skladu sa GMP preporukama.
Svi delovi u kontaktu sa radnim medijem izvedeni su od nerđajućeg čelika AISI 316L, dok su zaptivni elementi izrađeni od odgovarajućeg PTFE materijala (teflon). Kvalitet završne obrade površina ovih delova može biti izveden u Ra≤0.4µm .
Proces demontaže i CIP pranja svih radnih delova je jednostavan i brz.

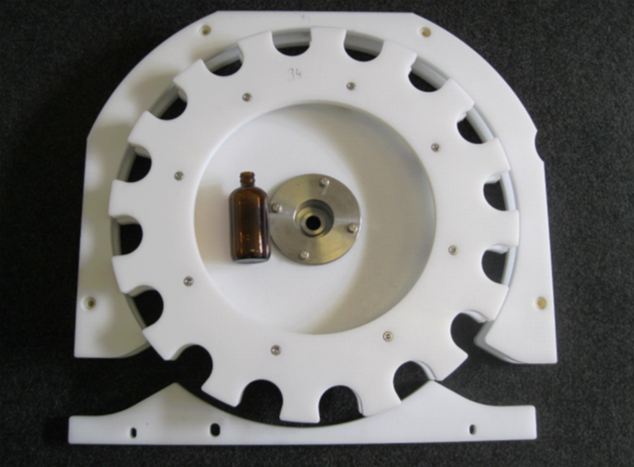

Za svaki tip bočice moguće je isporučiti formatne delove za prihvat.

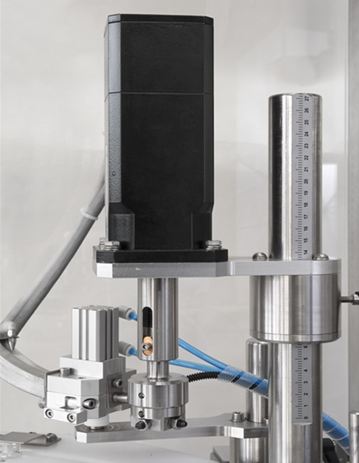

Glave za zatvaranje su izrađene od visoko-poliranog nerđajućeg čelika i mogu biti opremljene specijalnim prigušivačima buke.
U standardnoj izvedbi mašina se isporučuje sa jednom glavom za zatvaranje, dok se opciono može isporučiti sa dve glave za zatvaranje.
Glava je pogonjena servo motorom sa podesivim momentom zavrtanja ili silom pritiska kod „press-on“ zatvarača.
Za komplikovane oblike zatvarača može se isporučiti sistem tipa „pick and place“ umesto standardnog dozatora zatvarača.

Doziranje zatvarača izvodi se na različite načine, u zavisnosti od namene:

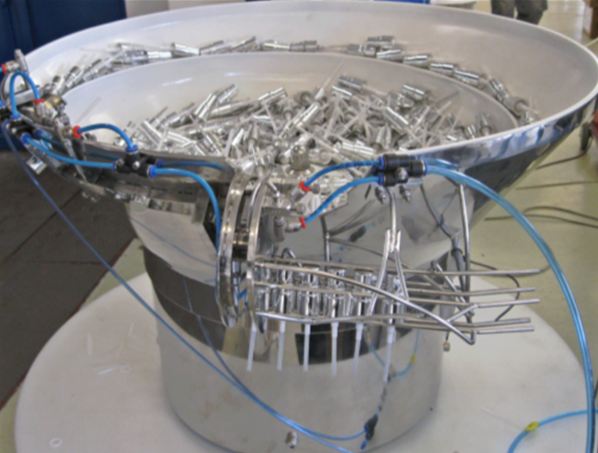

-Vibro-koš,
-Rotacioni uređaj,
-Trakasti elevator.

Kao opcija, uz mašinu se takođe može isporučiti i sistem za etiketiranje – signiranje ambalaže.

Mašinu je moguće izvesti sa različiim funkcijama:
-Provera prisustva zatvarača na ambalaži posle procesa zatvaranja,
-Kontrola minimalnog i maksimalnog nivoa u prihvatnoj posudi za proizvod,
-Izbacivanje defektnih bočica,
-Ubrizgavanje inertnog gasa pre ili pole punjenja,
-Korišćenje aktivnog kiseonika – ozona za čišćenje,
-Uređaj za induktivno zavarivanje podčepova,
-Kontrolni uređaj za merenje težine na izlazu,
-EX izvedba.

Osnovne tehničke karakteristike:

Maksimalni izlazni kapacitet: 3600 kom/h.
Maksimalna zapremina boca: 1000 ml.
Broj mlaznica za punjenje: 2 – Spectrum 2,
4 – Spectrum 4.
Dozirni cilindri: 10, 20, 50, 100 i 500 ml.
Tačnost punjenja: ±0.5%.
Električni priključak: 380-440 V, 50/60Hz, 3 kVA.
Upravljački sistem: Siemens / Allen Bradley / Unitronics.
Težina: 1000kg.

Snimci mašine u radu:

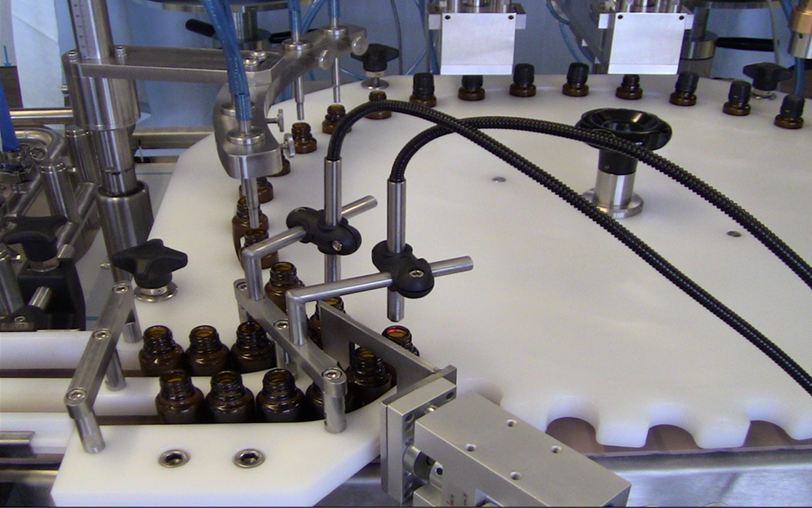

SPECTRUM RP6000

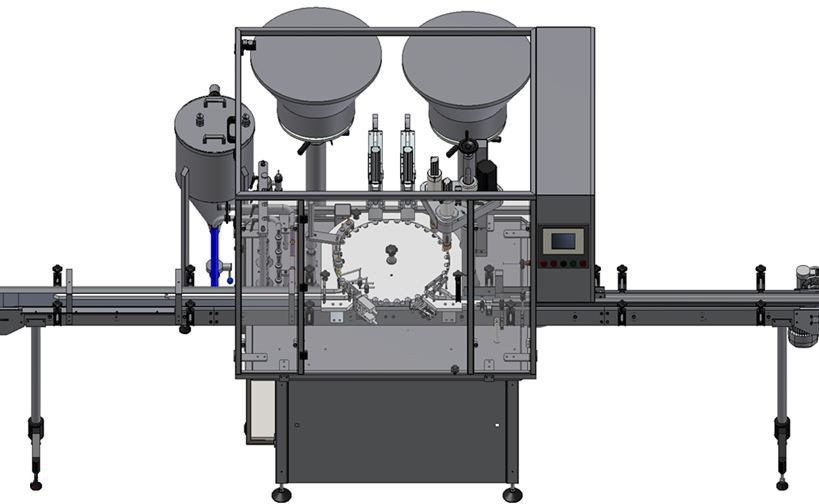

IMACO Spectrum RP6000 automatska mašina namenjena je za punjenje tečnostima i zatvaranje različitih vrsta boca.
Maksimalna zapremina punjenja iznosi 1.000 ml.
Shodno zahtevanoj dozi punjenja i osobinama proizvoda koji se puni, ovaj tip mašine može biti opremljen sa 4-6 dozirnih cilindara.
Maksimalni kapacitet mašine je 6.000 kom/h.
Kompatibilne grane industrije: farmaceutska, prehrambena, kozmetička i hemijska.

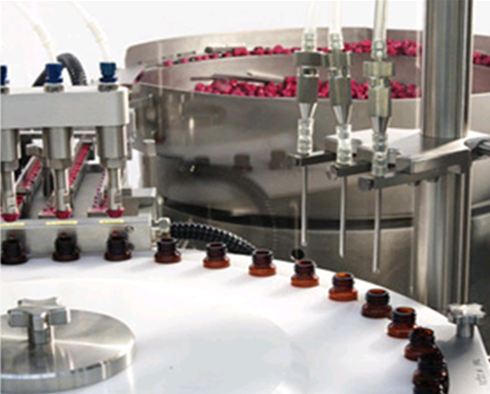

Dotur zatvarača ostvaruje se automatski preko vibracionog orjentatora i uređaja postavljanje.
Pogon mašine je mehanički.

Opis rada mašine:
-Rad mašine je potpuno automatizovan. Boce se doturaju na okretni točak-monoblok putem ulaznog trakastog konvejera (alternativno, boce mogu biti doturane preko vibracionog orjentatora).
-Nakon toga monoblok vrši rotaciju ambalaže i zaustavljanje iste na stanicama za punjenje i zatvaranje, redosledno.
-Posle obavljenog procesa zatvaranja, monoblok okreće i postavlja ambalažu na izlazni trakasti konvejer.

Sve ostale karakteristike i mogućnosti ovog tipa mašine prikazane su u tehničkom opisu mašine SPECTRUM.

Snimci mašine u radu:
